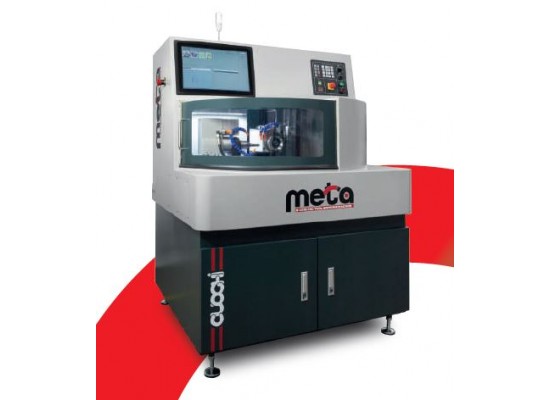

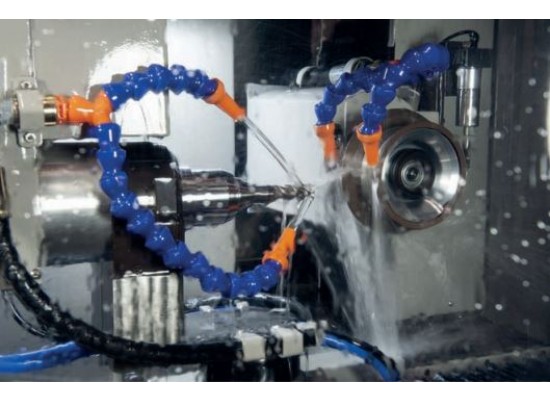

Avec un socle et un montant en fonte, les affûteurs de modèle META offrent toute la technologie nécessaire, pour reproduire les géométries de plus en plus complexes que les outils modernes exigent.

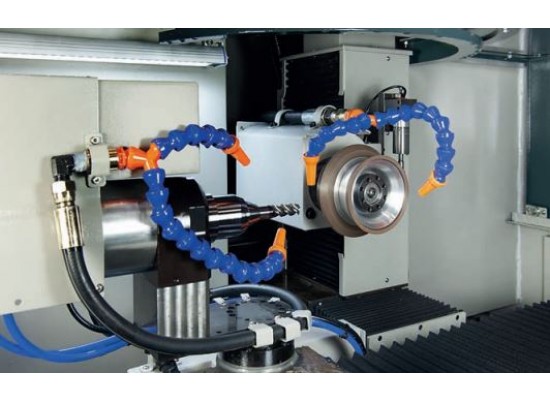

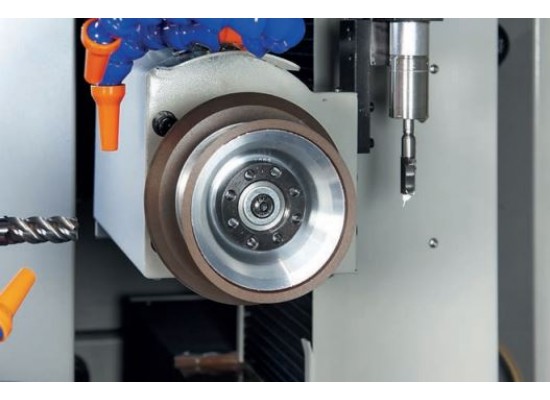

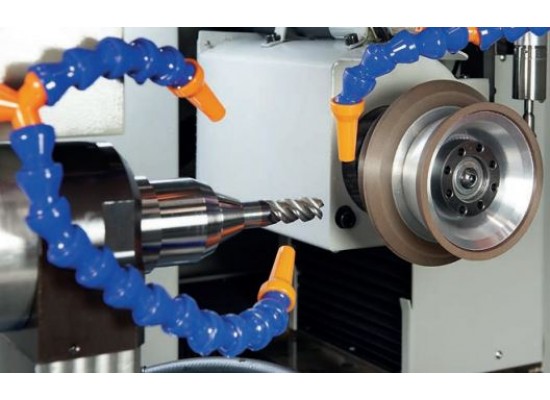

La cinématique de l’affûteuse est composée de 3 axes linéaires et de 2 axes rotatifs.
Les axes linéaires Y , Z sont assemblés sur un montant contenant la broche porte-moules.
L’ensemble porte-pince, axe A, est monté sur l’axe de rotation C, qui est fixé à l’axe linéaire X
COURSE AXES
Axe X 320 mm
Axe Y 245 mm
Axe Z 140 mm
Axe C +45° -190° mm
Axe A ∞
DONNÉES TECHNIQUES
Diamètre outil minimum et maximum 2-25 mm
Longueur maximum de l’outil jusqu’à Ø 19 mm 230 mm
Longueur maximum de l’outil de Ø 19,5 à Ø 25 mm 125 mm
Serrage outil automatique (Pince W25)
Puissance broche porte-moule 2 KW
Vitesse de rotation 0-4500 tours/mn
Diamètre meule maximum Ø 125 mm
Nombre de meules 2-3
Puissance absorbée 4 KW
Tension d’alimentation 230V /1 /50 Hz monophasé
Dimensions 1300x1200x1720 mm
Poids de la machine 760 KG
Contrôle Googltech GTS Series
Contrôles Yaskawa
Interpolation simultanée 5 axes
Système d’exploitation Windows 7
Les affûteuses mod. META sont équipées d’un logiciel de programmation d’outils intégré dans la CNC.

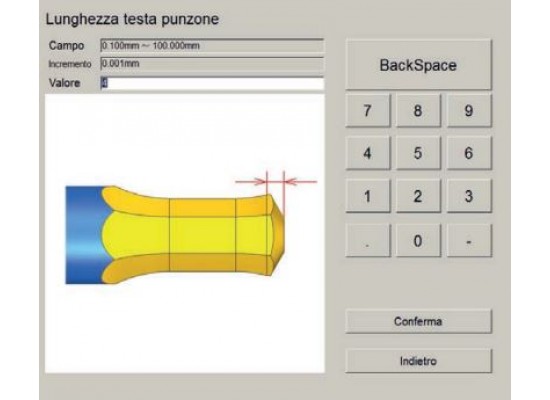

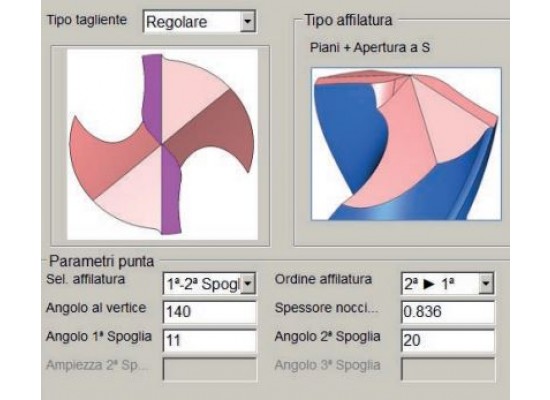

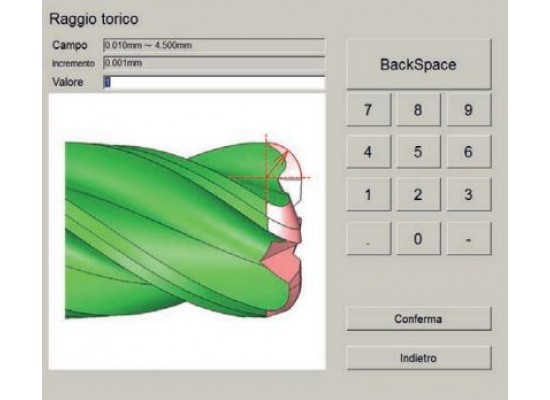

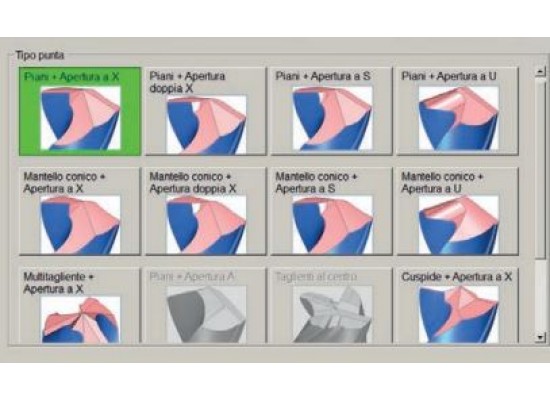

Une interface graphique simple et intuitive, avec des dessins spécifiques pour chaque paramètre à insérer, rend notre machine adaptée au personnel sans connaissance approfondie des outils.

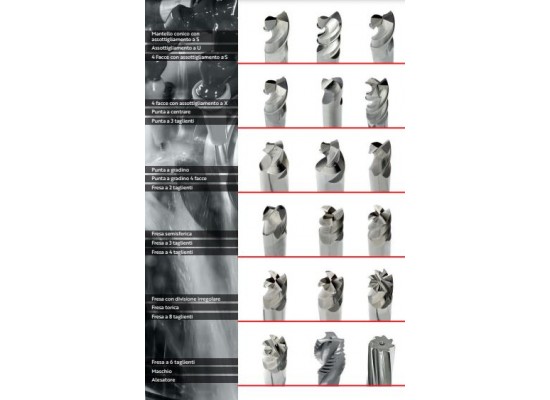

Affûtage et construction de forets hélicoïdaux, de fraises frontales, toriques et hémisphériques à pas variable et à division irrégulière. Fraises à disque, affûtage masculin, construction et affûtage d’outils
polygonaux.
