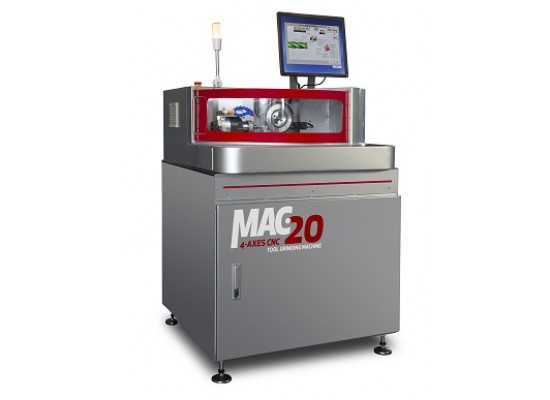

MAC 20 – Affûteuses Universelles A 4-Axes CNC

In stock

Grace au palpeur électronique , la MAC 20 place l’outil automatiquement selon les indications de programmation du logiciel :chaque programme d’outil peut être répertorié à l’intérieur d’un fichier qui peut être sollicité pour une autre opération d’affûtage


DONNEES TECNIQUES

Outil Ø 2 à 20,00mm

Longueur d’outil mini-maxi 35,00mm à 250,00mm
Cycle d’affûtage avec liquide réfrigérant
Puissance de broche 1KW
Vitesse de rotation de 3000 à 4500 tours/mn

Moteur pas à pas avec vis à billes et glissières de précision
Amplitude axe X 300 mm
Amplitude axe Y 130 mm
Amplitude axe C -5° - 180°
Amplitude axe A ∞

Palpeur électronique de détection et positionnement automatique de l'outil, avec contrôle de concentricité
Ordinateur avec Ecran couleur de 15 pouces
Protection périphérique en Laxan étanche à l’huile munie d’ une porte latérale avec fermeture
Lumière intérieure
Une lampe de signalisation à 3 couleurs
Poids de 300kg -Dimenssions de 900x900x1560mm


Logiciel:

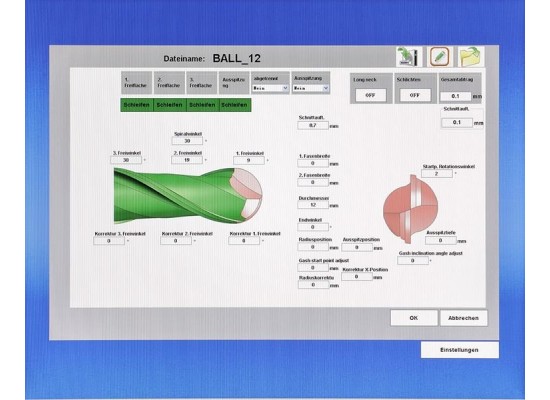

LOGICIEL DE PROGRAMMATION DES OUTILS PARAMETRES AVEC INTERFACE GRAPHIQUE 3 D
Les Paramètres d’affûtage peuvent être facilement enregistrés sur le croquis de l’outil
L’ensemble du logiciel présenté dans le menu principal de la MAC20 est inclus dans l’équipement de base


EQUIPEMENT STANDART

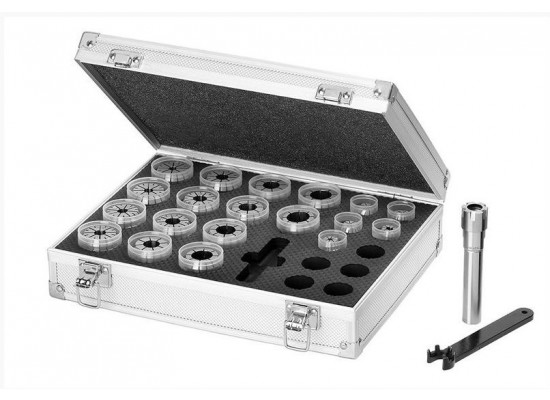

Broche porte-pinces et pinces de précision pour affûtage de 2 à 20 mm

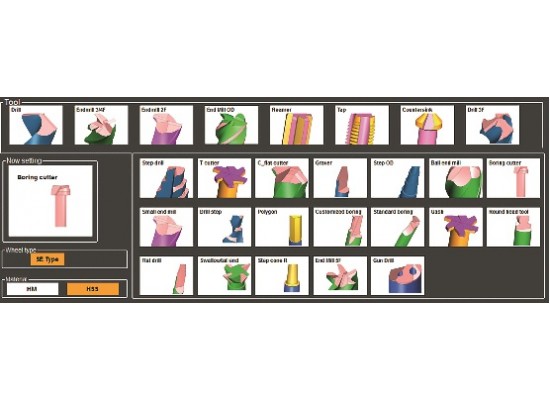

Logiciel de programmation pour:

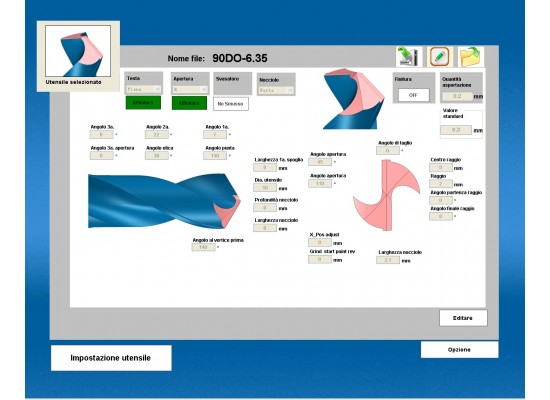

- Réaffûtage des forets HSS ou Carbure

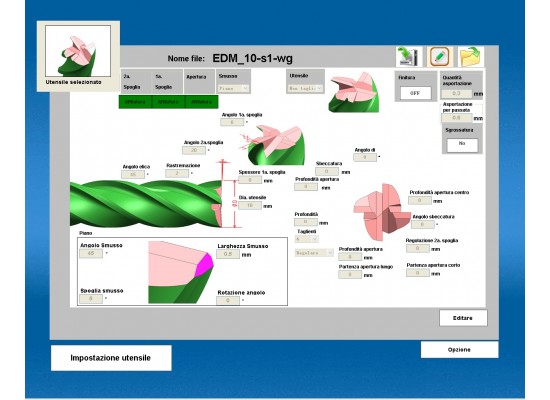

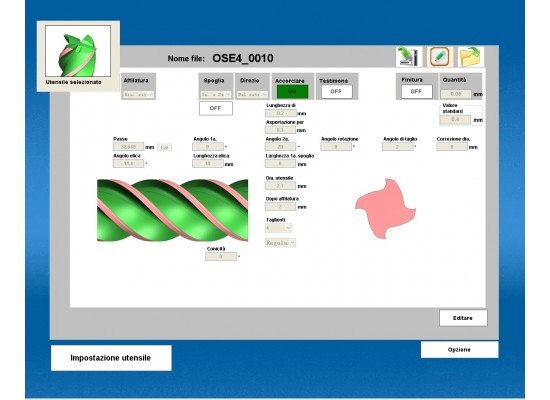

- Réaffûtage des fraises HSS ou carbure de 2-3-4 dents

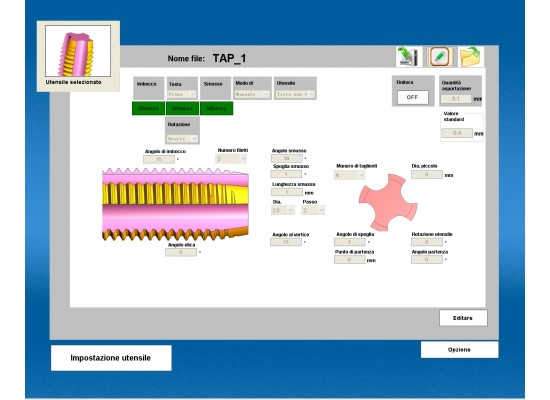

- Réaffûtage des tarauds (en bout)

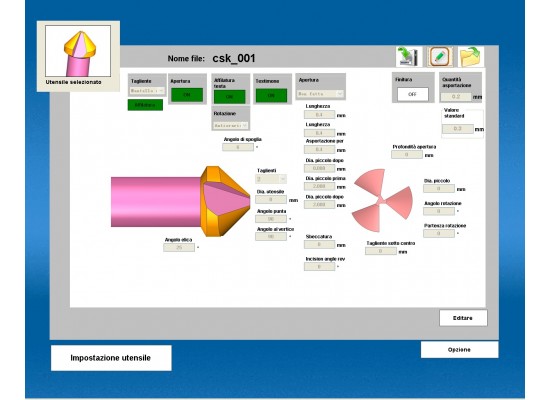

- Réaffûtage des fraises à ébavurer

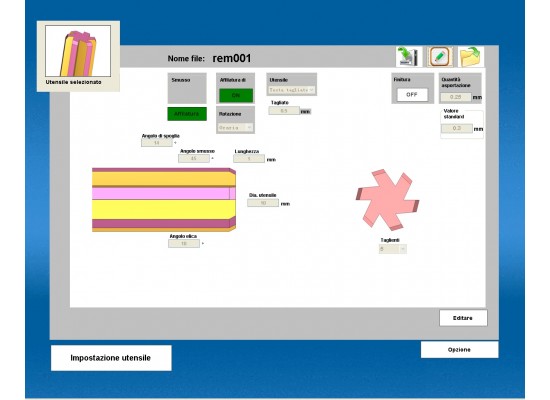

- Réaffûtage des alésoirs (en bout)
- Fabrication et réaffûtage des fraises à graver
- Détalonnage des fraises et affûtage des diamètres

Meule diamant d’affûtage pour l’affûtage des forets carbure
Meule Diamant d’affûtage pour l’affûtage des fraises carbure
Meule Diamant de rectification pour détalonner les fraises et affûter leur diamètre
Réservoir de 25 l d’huile de refroidissement
Pompe pour lubrification des glissières
