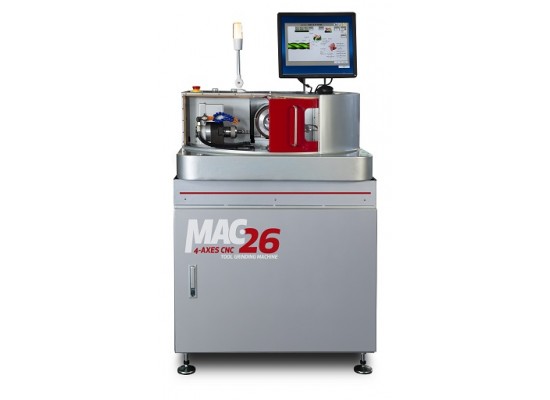

MAC 26 – Afiladora Universel Con 4 Ejes CNC

In stock

Gracias a su palpador electrónico de precisión, MAC 26 posiciona automáticamente la herramienta que debe afilar siguiendo las indicaciones del software de programación: es posible memorizar cada programa herramienta en un archivo específico para utilizarlo nuevamente en los afilados futuros.


CARACTERÍSTICAS TÉCNICAS

Capacidad de afilado Ø de 2 a 26 mm

Longitud mínima y máxima herramienta 35 - 250 mm
Potencia motor muela 1 HP
Velocidad motor muela 4200 revoluciones / min.


Motores paso a paso con tornillos y guías de precisión

Carrera eje X 300 mm
Carrera eje Y 130 mm
Carrera eje C -5° - 180°
Carrera eje A ∞

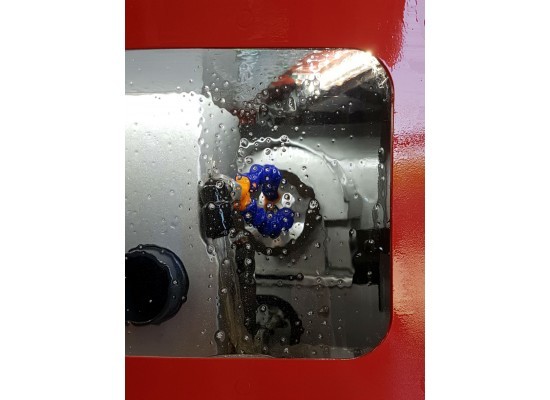

Palpador electrónico detección y posicionamiento automático de la herramienta, con control de excentricidad

PC con pantalla 15” a color
Carenado cerrado a prueba de aceite con vidrio de Lexan y puerta corredera para las operaciones de carga/descarga de la herramienta, con bloqueo puerta
Luz interior
Lámpara de señalización 3 colores
Peso kg 300<br >Dimensiones 900x900x1560 mm


Software:

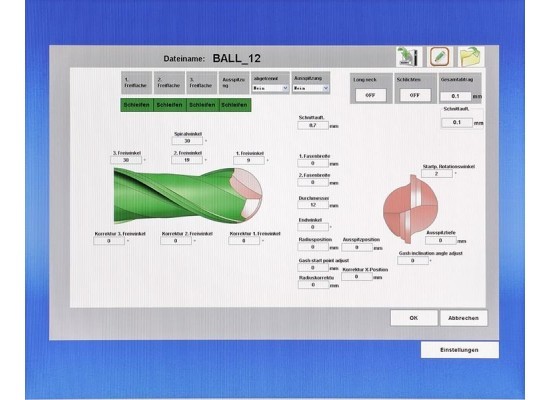

Software de programación herramienta paramétrico con interfaz gráfica 3D.
Los parámetros de afilado se pueden modificar fácilmente según la geometría de la herramienta


ACCESORIOS SUMINISTRADOS CON LA MÁQUINA

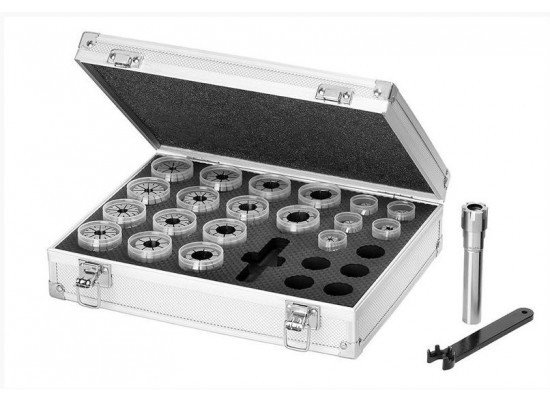

Mandril porta pinzas y pinzas de precisión para el afilado de 2 a 26 mm

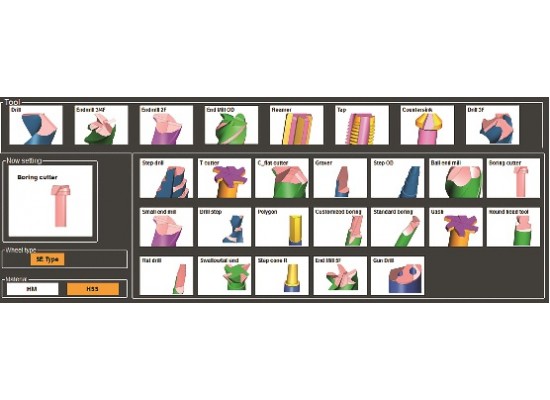

Software de programación para:

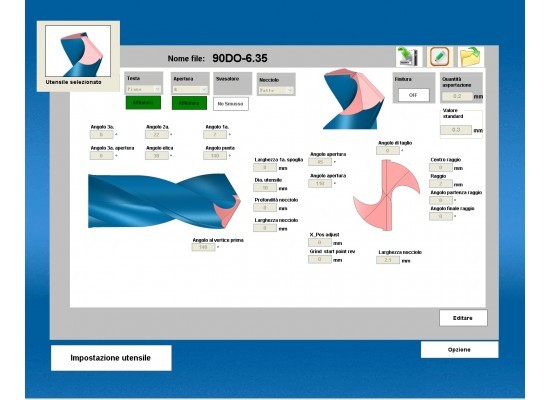

El afilado de brocas helicoidales HSS y metal duro

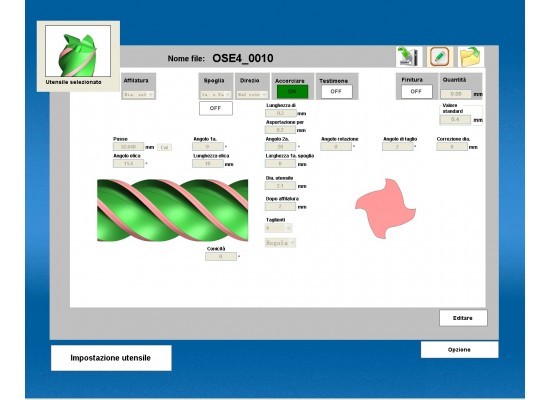

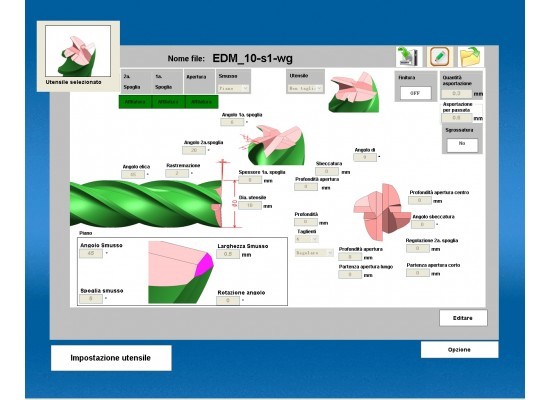

El afilado de fresas de cabeza plana 2-3-4 cortes (solo cabeza) de HSS y metal duro

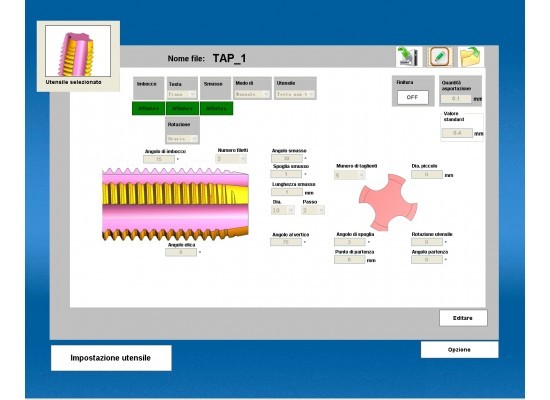

El afilado de machos (solo embocadura)

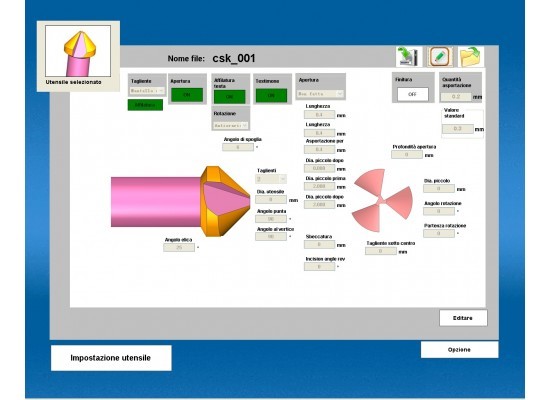

El afilado de avellanadores

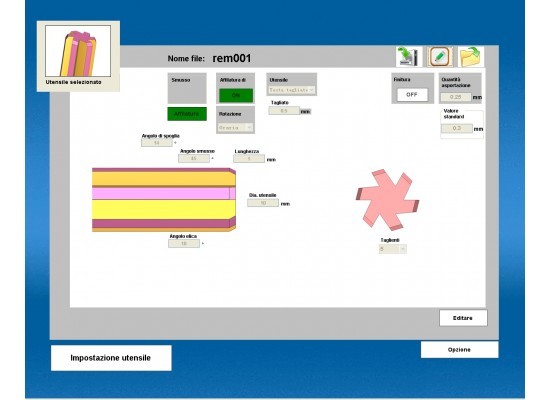

El afilado de escariadores (solo embocadura)

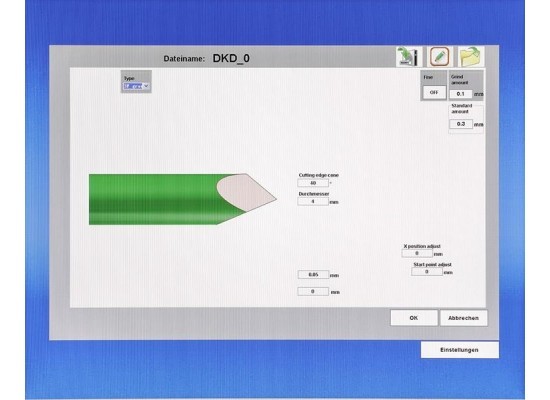

El afilado de buriles monocortantesbr />La realización descarga espiga de las fresas y rectificado diámetros


Muela de diamante para afilado brocas metal duro
Muela de diamante para afilado fresas metal duro
Muela de diamante para realización descarga espiga de las fresas y rectificado diámetros metal duro
