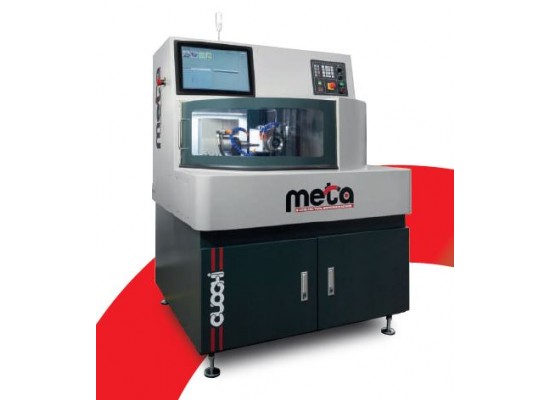

Con una bancada y un montante de hierro fundido, las afiladoras modelo META ofrecen, toda la tecnologÃa necesaria para reproducir las siempre más complejas geometrÃas que requieren las herramientas modernas.
La cinemática de la afiladora consta de 3 ejes lineales y 2 ejes giratorios.

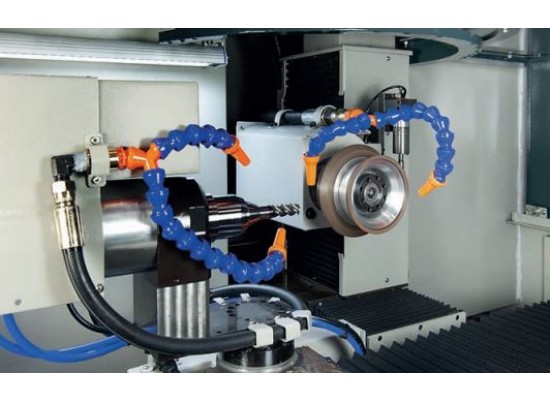

Los ejes lineales Y, Z están montados en un montante que contiene el husillo porta-muela.
El grupo porta-pinza, eje A, está montado en el eje rotativo C que está fijado en el eje lineal X
CARRERA EJES
Eje X 320 mm
Eje Y 245 mm
Eje Z 140 mm
Eje C +45° -190° mm
Eje A ∞
DATOS TÉCNICOS
Diámetro herramienta mÃnimo y máximo 2-25 mm
Longitud máxima herramienta hasta Ø 19 mm 230 mm
Longitud máxima herramienta de Ø 19.5 a Ø 25 mm 125 mm
Apriete herramienta automático (Pinza W25)
Potencia mandril porta-muela 2 KW
Velocidad de rotación 0-4500 vueltas/min
Diámetro muela máximo Ø 125 mm
Número de muelas 2-3
Potencia absorbida 4 KW
Tensión de alimentación 230V /1 /50 Hz monofásica
Dimensiones 1300x1200x1720 mm
Peso de la máquina 760 KG
Control Googltech GTS Series
Accionamientos Yaskawa
Interpolación simultánea 5 ejes
Sistema operativo Windows 7

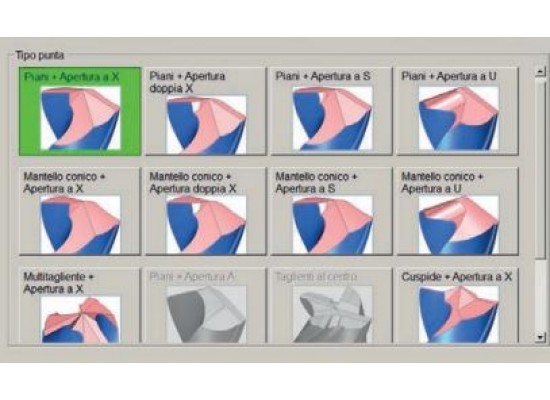

Las afiladoras mod. META cuentan con software de programación herramientas integrado en el CNC.

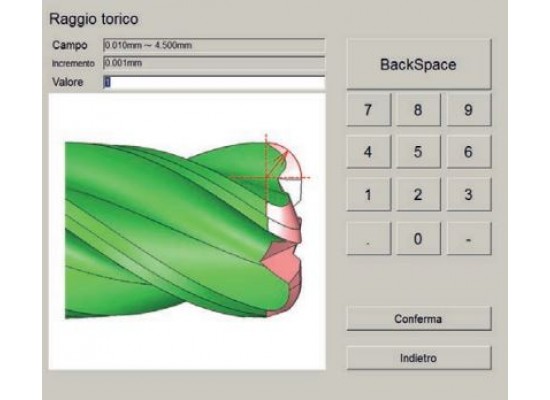

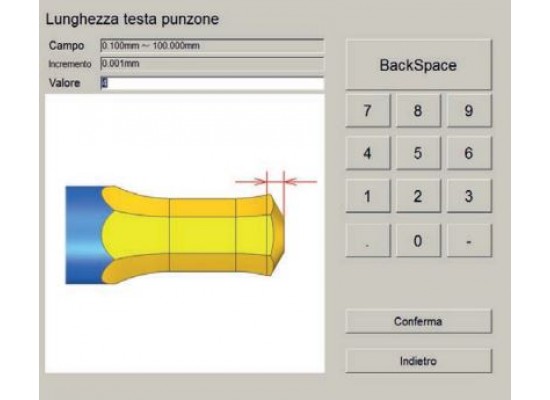

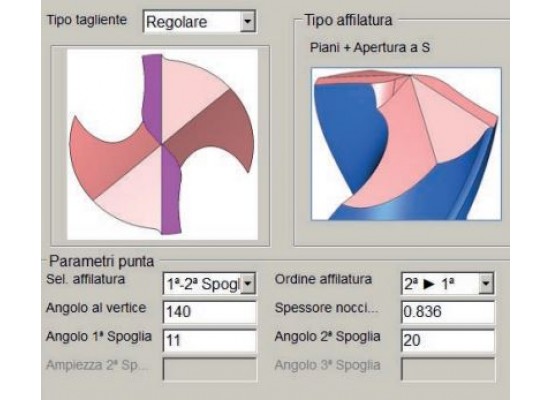

Una interfaz gráfica simple e intuitiva, con diseños especÃficos para cada parámetro que se desea introducir, convierte nuestra máquina en algo de adecuado para el personal sin un profundo conocimiento de las herramientas.

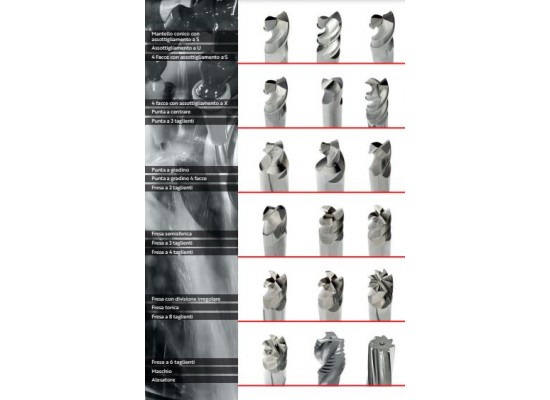

Afilado y realización de brocas helicoidales, fresas frontales, brocas tóricas y semiesféricas tanto de paso variable como de división irregular. Fresas de disco, afilado machos, construcción y afilado herramientas poligonales.
