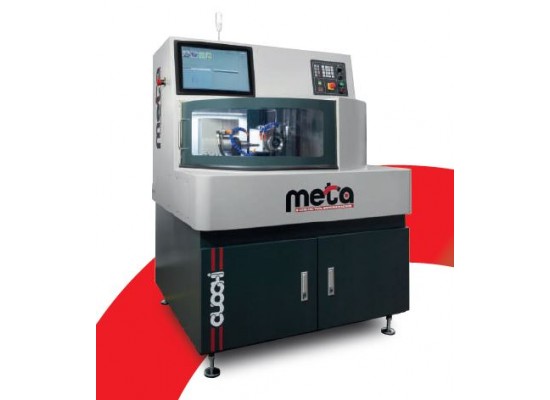

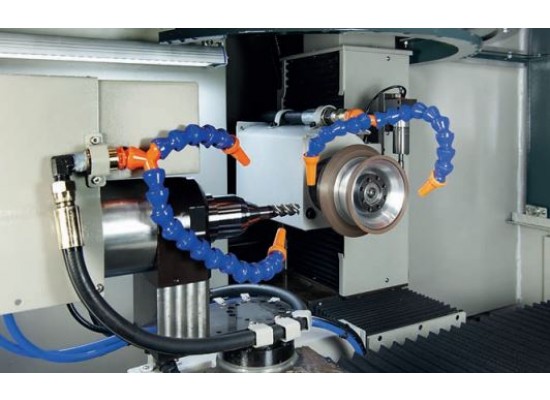

Mit ihrem Fundament und ihrer Säule aus Gusseisen bieten die Werkzeug-Schleifautomaten des Modells META die gesamte Technologie, die erforderlich ist, um die immer komplexeren Geometrien zu reproduzieren, die moderne Werkzeuge erfordern. Die Kinematik des Werkzeug-Schleifautomaten besteht aus 3 Linearachsen und 2 Drehachsen.
Die Linearachsen Y, Z sind an einer Säule befestigt, welche die Schleifscheibenspindel enthält.
Die Spannzangenhalter-Baugruppe, Achse A, ist auf der Drehachse C montiert, die an der Linearachse X befestigt ist
ACHSENHUB
X-Achse 320 mm
X-Achse 245 mm
Z-Achse 140 mm
C-Asse +45° -190° mm
A-Achse ∞
TECHNISCHE DATEN
Minimaler und maximaler Werkzeugdurchmesser 2-25 mm
Maximale Werkzeuglänge bis zu Ø 19 mm 230 mm
Maximale Werkzeuglänge von Ø 19,5 bis Ø 25 mm 125 mm
Automatische Werkzeugspannung (Spannzange W25)
Leistung Schleifscheibenspindel 2 KW
Drehzahl 0-4500 U/min
Maximaler Schleifscheiben-Durchmesser Ø 125 mm
Anzahl der Schleifscheiben 2-3
Aufgenommene Leistung 4 KW
Versorgungsspannung 230V / 1/50 Hz einphasig
Abmessungen 1300 x 1200 x 1720 mm
Maschinengewicht 760 kg
Googltech-Sterung GTS-Serie
Antriebe Yaskawa
Interpolation simultan 5 Achsen
Betriebssystem Windows 7
Die Schleifmaschinen des Modells META sind mit einer in die CNC integrierten Software zur Werkzeugprogrammierung ausgestattet.

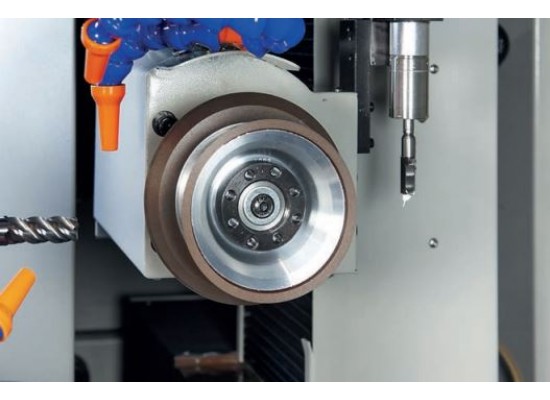

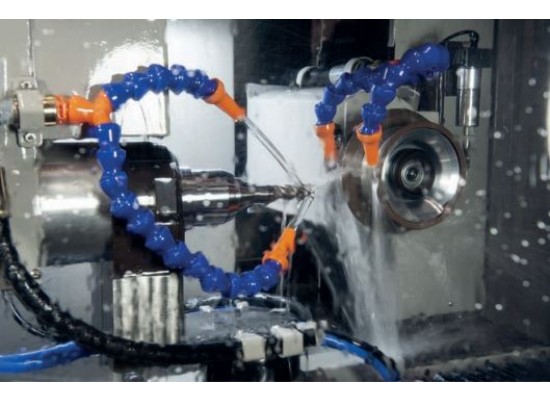

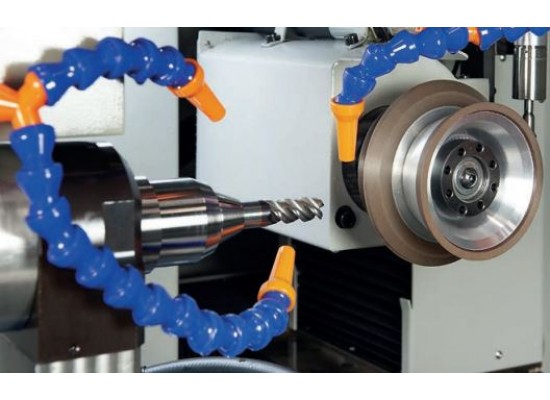

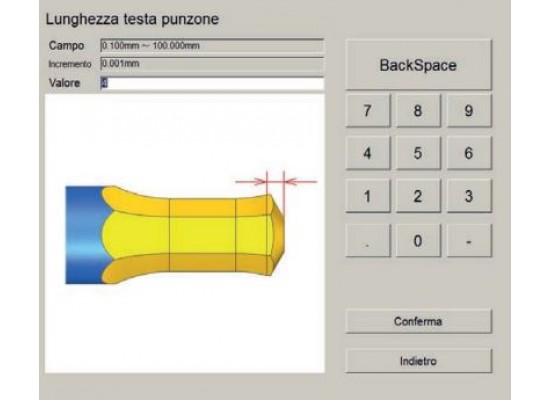

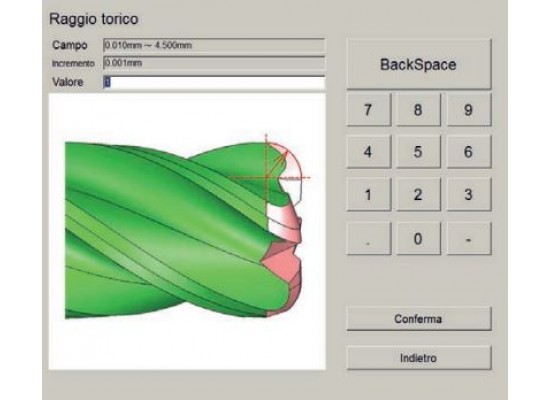

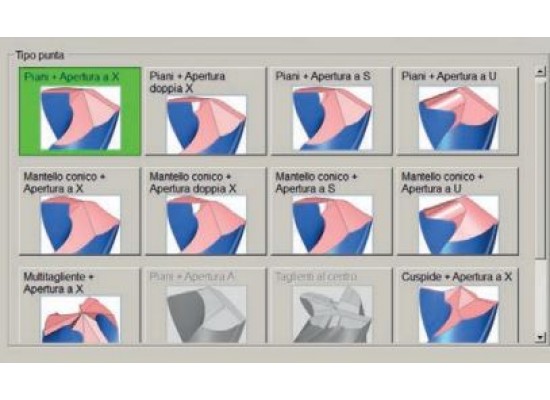

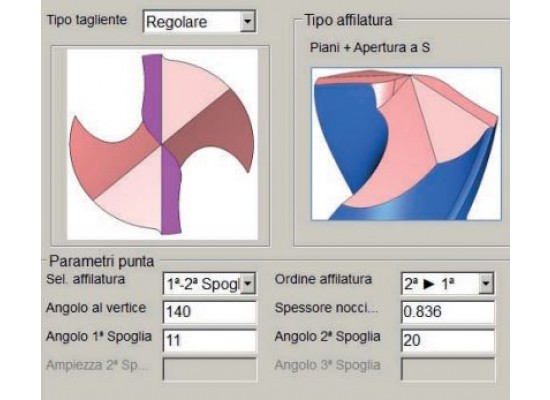

Dank einer einfachen und verständlichen grafischen Benutzeroberfläche mit detaillierten Zeichnungen für jeden einzugebenden Parameter ist unsere Maschine auch für Mitarbeiter ohne tiefgreifende Werkzeugkenntnisse geeignet.

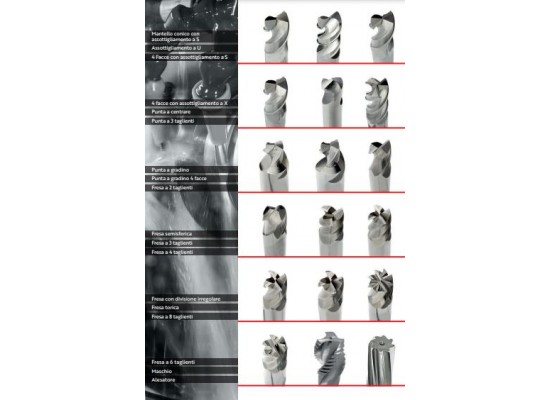

Schleifen und Konstruktion von Spiralbohrern, Vorderschaft-, Kugel- und Schaftfräsern mit sowohl differenzierter Steigung als auch mit ungleicher Teilung. Scheibenfräser, Außenschleifen, Herstellung und Schärfen von polygonalen Werkzeugen.
