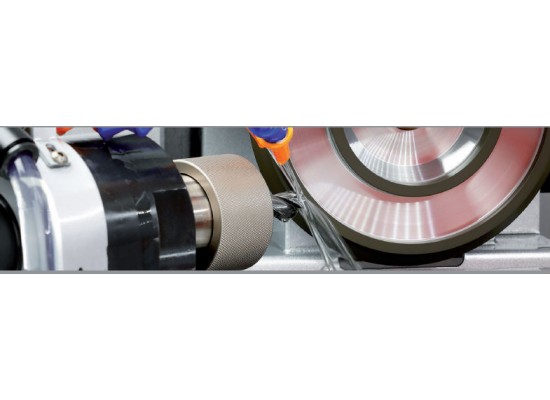

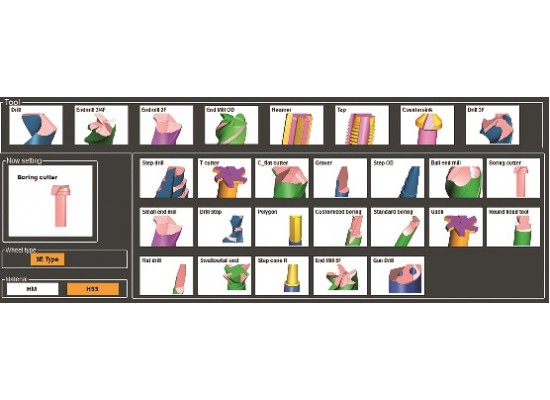

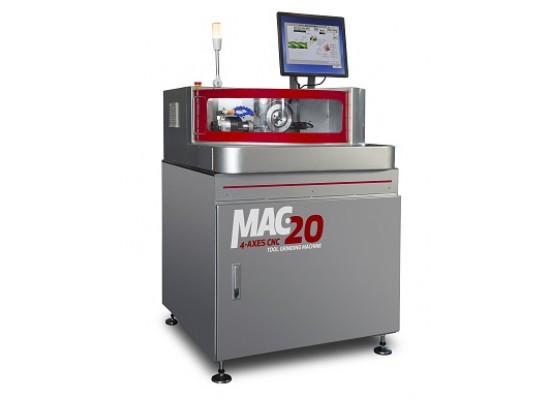

MAC 20 sorgt, den Angaben der Programmierungssoftware gemäß, für die automatische Positionierung des zu schleifenden Werkzeugs mittels Einsatz eines elektronischen Präzisions-Messtasters: Jedes einzelne Werkzeugprogramm kann in einer entsprechenden Bibliothek gespeichert werden, so dass es für ein weiteres Schleifverfahren später erneut abgerufen werden kann.
TECHNISCHE DATEN
Schleifkapazität von Ø 2 bis 20 mm
Min. und max. Werkzeuglänge 35 - 200 mm
Scheibenmotorleistung 1 KW
Drehzahl Scheibenantriebsmotor 4200 U/Min.
Schrittmotoren mit Präzisionsführungen und -schrauben
Verfahrweg X 300 mm
Verfahrweg Y 130 mm
Verfahrweg C -5° - 180°
Verfahrweg Achse A ∞
Elektronischer Messtaster für automatische Erfassung und Positionierung des Werkzeugs, mit Exzentrizitätskontrolle
PC mit 15” Farbmonitor
Öldicht verschlossene Verkleidung mit Scheibe aus Lexan und Schiebetür zum Laden/Entladen des Werkzeugs, mit Türverriegelung
Innenbeleuchtung
3-farbige Anzeigelampe
Gewicht 300 kg<br >Abmessungen 900x900x1560 mm
Software:

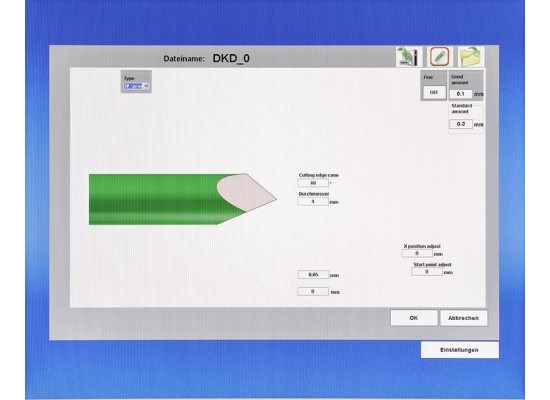

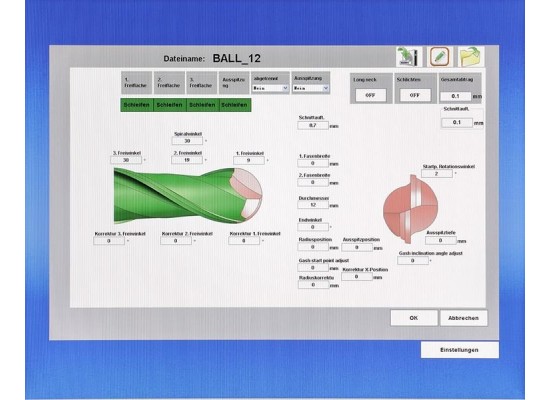

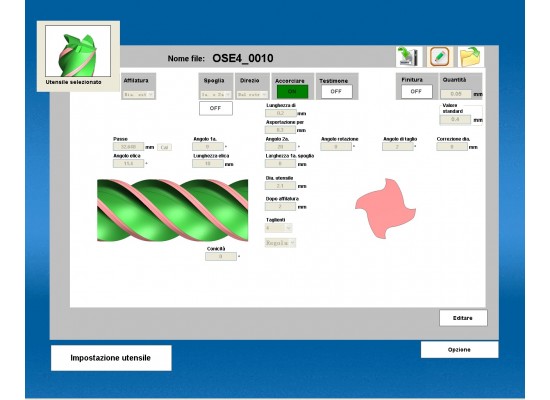

Software zur Parameter-Programmierung des Werkzeugs mit grafischer 3D-Schnittstelle.
Die Schleifparameter lassen sich einfach der Werkzeuggeometrie gemäß ändern
Im Lieferumfang sind enthalten:

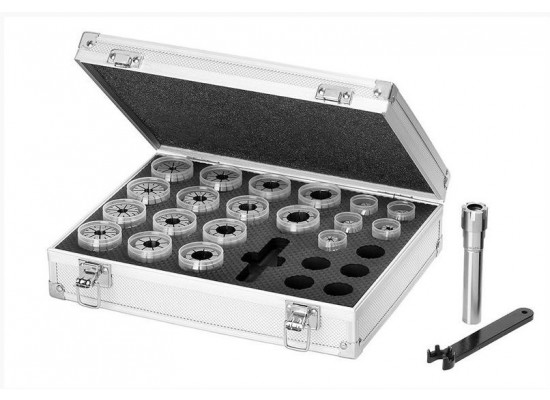

Spindel für Spannzangenträger und Präzisionszangen für das Schleifen von 3 bis 20 mm
Programmiersoftware für:

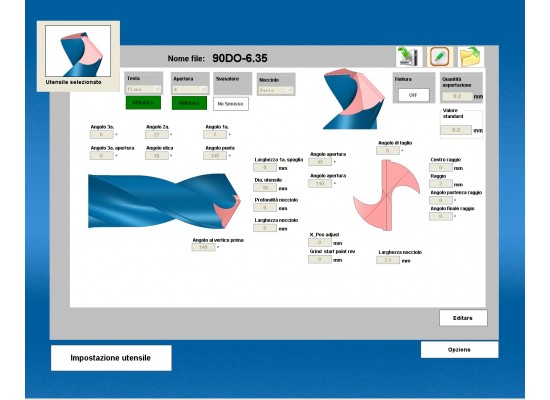

Das Schleifen von Spiralbohrern aus HSS und Hartmetall

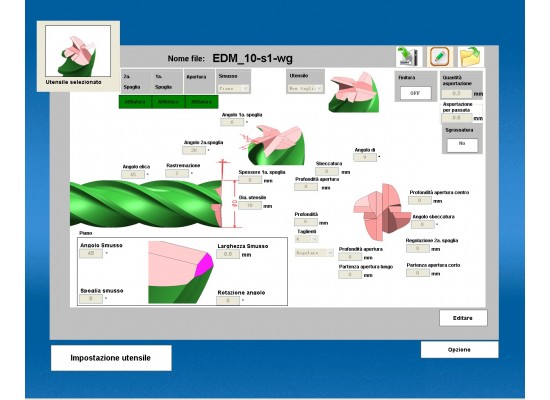

Das Schleifen von Flachkopffräsen mit 2-3-4 Schneiden (nur Kopf) aus HSS und Hartmetall

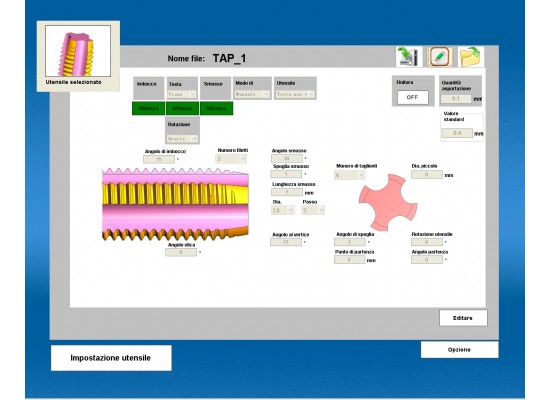

Das Schleifen von Gewindebohrern (nur Einstich)

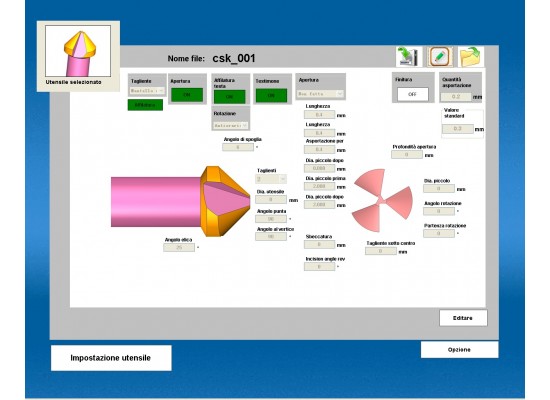

Das Schleifen von Senkern

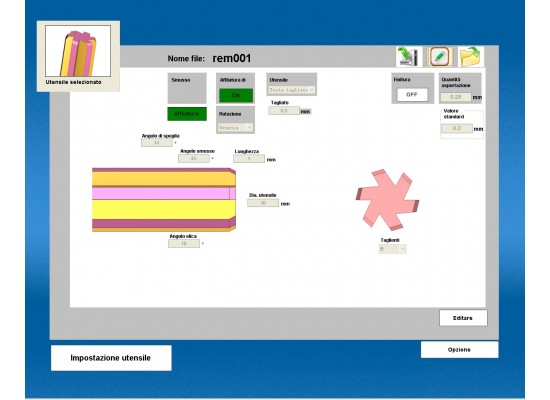

Das Schleifen von Reibahlen (nur Einstich)
Das Schleifen von Einschneiden-Stahlstiften
Die Entladung des Fräsenschafts und Schleifen der Durchmesser
Diamantschleifscheibe zum Schleifen von Hartmetallbohrern
Diamantschleifscheibe zum Schleifen von Hartmetallfräsern
Diamantschleifscheibe für das Entladen des Fräsenschafts und Schleifen der Durchmesser aus Hartmetall
